A&D シングルポイントロードセル LC4102シリーズ
クリックすると縮小します
画像をクリックすると拡大します
小型・軽量、小～中秤量の計量に最適（四隅調整済み）。
引張り・圧縮の両用。ゼロ、スパンとも、温度補償付き。
■定格容量：100N～1.5kN
■引張・圧縮の両用
■台はかりタイプ
■小型・軽量タイプ
■四隅調整済み
■温度補償付き
※弊社ではメーカー(Ａ＆Ｄ)と協力して、全国へ対応しております。
現地校正可能(計量システム校正)。
営業担当が、商品の説明に伺うことも可能です。（地域限定）
※特注対応可能です
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 定格容量 | 価格 |
|---|---|---|
|
商品コード HL-AD-LC410201
A&D シングルポイントロードセル LC4102-K010
|
100N |
税別 24,000円 （税込 26,400円） |
|
商品コード HL-AD-LC410202
A&D シングルポイントロードセル LC4102-K015
|
150N |
税別 24,000円 （税込 26,400円） |
|
商品コード HL-AD-LC410203
A&D シングルポイントロードセル LC4102-K030
|
300N |
税別 24,000円 （税込 26,400円） |
|
商品コード HL-AD-LC410204
A&D シングルポイントロードセル LC4102-K060
|
600N |
税別 24,000円 （税込 26,400円） |
|
商品コード HL-AD-LC410205
A&D シングルポイントロードセル LC4102-K150
|
1.5kN |
税別 24,000円 （税込 26,400円） |

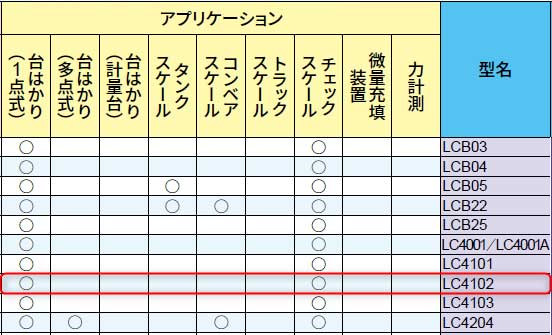

主な活用例
- ・台はかり
- ・チェックスケール
仕様
モデル別定格容量および仕様
| 型名 | 定格容量 | たわみ量 | 固有振動数 | 許容モーメント |
|---|---|---|---|---|
| LC4102-K010 | 100N(10.20kg) | 0.17mm | 275Hz | 4.808N・m |
| LC4102-K015 | 150N(15.30kg) | 0.17mm | 320Hz | 7.071N・m |
| LC4102-K030 | 300N(30.59kg) | 0.17mm | 435Hz | 14.14N・m |
| LC4102-K060 | 600N(61.18kg) | 0.17mm | 540Hz | 28.28N・m |
| LC4102-K150 | 1.5kN(153.0kg) | 0.17mm | 665Hz | 70.71N・m |
共通仕様
| 項目 | 仕様 |
|---|---|
| 定格出力 | 1.0197mV/V+15％-0％ |
| 許容過負荷 | 300％ of R.C. |
| 限界過負荷 | 400% of R.C. |
| 総合誤差 | 0.015％ of R.O. |
| 推奨印加電圧 | DC5～12V |
| 最大印加電圧 | DC15V |
| 零バランス | 20±5％ of R.O. |
| 入力端子間抵抗 | 約400Ω |
| 出力端子間抵抗 | 350±5Ω |
| 絶縁抵抗 | 500MΩ以上/DC50V |
| 温度補償範囲 | -10℃～40℃ |
| 零点の温度影響 | 0.04％ of R.O./10℃ |
| 出力の温度影響 | 0.014% of Load/10℃ Typ. |
| ケーブル太さ／長さ | Φ4／1.5m |
| 積面サイズ | 400×400mm |
| 材質 | アルミ |
| 防塵・防水 | IP54 |
| ケーブルカラー | 赤：電源＋、白：電源－、緑：出力＋、青：出力－、黄：シールド |
| 本体質量 | 0.4kg |

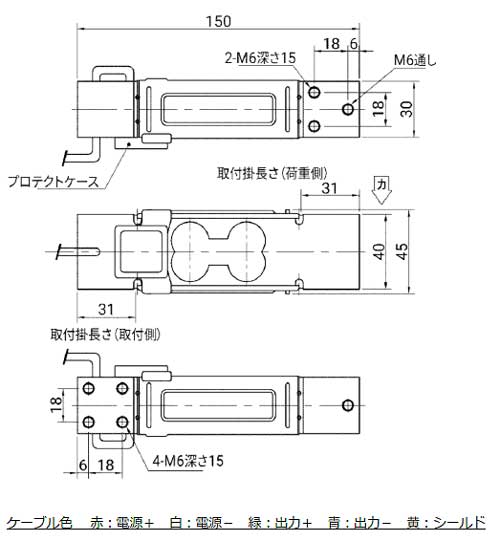

外形寸法図
