A&D シングルポイントロードセル LCB04シリーズ
クリックすると縮小します
画像をクリックすると拡大します
高性能小型ロードセル。
苛酷な環境下でも高い信頼性を実現。
システム組み込みや台はかりの製作が簡単にでき、コスト軽減を促進します。
■定格容量：600N～2.5kN
■引張・圧縮の両用
■台はかりタイプ
■高性能
■防湿処理済み
■小型・軽量タイプ
■四隅調整済み
※弊社ではメーカー(Ａ＆Ｄ)と協力して、全国へ対応しております。
現地校正可能(計量システム校正)。
営業担当が、商品の説明に伺うことも可能です。（地域限定）
※特注対応可能です
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 定格容量 | 価格 |
|---|---|---|
|
商品コード HL-AD-LCB04-01
A&D シングルポイントロードセル LCB04-K060M
|
600N |
税別 18,000円 （税込 19,800円） |
|
商品コード HL-AD-LCB04-02
A&D シングルポイントロードセル LCB04-K100M
|
1kN |
税別 18,000円 （税込 19,800円） |
|
商品コード HL-AD-LCB04-03
A&D シングルポイントロードセル LCB04-K150L
|
1.5kN |
税別 18,000円 （税込 19,800円） |
|
商品コード HL-AD-LCB04-04
A&D シングルポイントロードセル LCB04-K250L
|
2.5kN |
税別 18,000円 （税込 19,800円） |

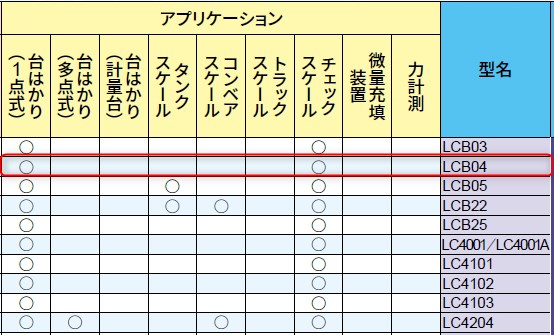

主な活用例
- ・台はかり
- ・チェックスケール
仕様
モデル別定格容量および仕様
| 型名 | 定格容量 | たわみ量 | 固有振動数 | 許容モーメント |
|---|---|---|---|---|
| LCB04-K060M | 600N （61.18kg） | 0.24mm | 447.5Hz | 28.28N・m |
| LCB04-K100M | 1kN （102.0kg） | 525Hz | 47.23N・m | |
| LCB04-K150M | 1.5kN （153.0kg） | 0.18mm | 695Hz | 70.71N・m |
| LCB04-K250M | 2.5kN （254.9kg） | 760Hz | 117.95N・m |
共通仕様
| 項目 | 仕様 |
|---|---|
| 定格出力 | 2mV/V±10% |
| 許容過負荷 | 150% of R.C. |
| 限界過負荷 | 200% of R.C. |
| 総合誤差 | 0.02% of R.O. |
| 推奨印加電圧 | DC5～12V |
| 最大印加電圧 | DC15V |
| 零バランス | ±5% of R.O. |
| 入力端子間抵抗 | 420Ω±30Ω |
| 出力端子間抵抗 | 350Ω±5Ω |
| 絶縁抵抗 | 2,000MΩ以上/DC50V（B/E） |
| 温度補償範囲 | -10℃～40℃ |
| 零点の温度影響 | 0.023% of R.O./10℃ |
| 出力の温度影響 | 0.014% of Load/10℃ Typ. |
| ケーブル太さ／長さ | φ3.5／1.5m |
| 積面サイズ | 400×400mm |
| 材質 | アルミ |
| 防塵・防水 | IP54 |
| ケーブルカラー | 赤：電源＋、白：電源－、緑：出力＋、青：出力－、黄：シールド |
| 本体質量 | 0.5kg |

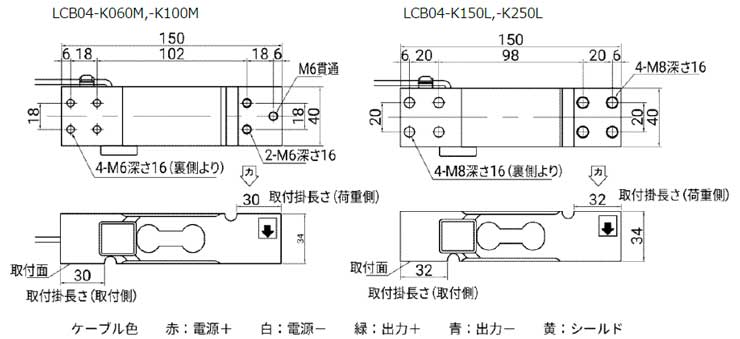

外形寸法図
