A&D シングルポイントロードセル LC4204シリーズ
クリックすると縮小します
画像をクリックすると拡大します
小型・軽量、小～中秤量の計量に最適。
シングルポイントとマルチポイントの両方の使用が可能。
引張・圧縮の両用。ゼロ、スパンとも、温度補償付き。
■定格容量：3kN, 6kN
■引張・圧縮の両用
■台はかりタイプ
■小型・軽量タイプ
■四隅調整済み
■温度補償付き
※弊社ではメーカー(Ａ＆Ｄ)と協力して、全国へ対応しております。
現地校正可能(計量システム校正)。
営業担当が、商品の説明に伺うことも可能です。（地域限定）
※特注対応可能です
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 定格容量 | 価格 |
|---|---|---|
|
商品コード HL-AD-LC420401
A&D シングルポイントロードセル LC4204-K300
|
3kN |
税別 42,000円 （税込 46,200円） |
|
商品コード HL-AD-LC420402
A&D シングルポイントロードセル LC4204-K600
|
6kN |
税別 48,000円 （税込 52,800円） |
主な活用例
- ・台はかり
- ・コンベアスケール
- ・チェックスケール
仕様
モデル別定格容量および仕様
| 型名 | 定格容量 | たわみ量 | 固有振動数 | 許容モーメント |
|---|---|---|---|---|
| LC4204-K300 | 3kN （305.9kg） | 0.33mm | 450Hz | 230.49N・m |
| LC4204-K600 | 6kN （611.8kg） | 0.33mm | 540Hz | 460.98N・m |
共通仕様
| 項目 | 仕様 |
|---|---|
| 定格出力 | 1.5296mV/V±0.2％ |
| 許容過負荷 | 200％ of R.C. |
| 限界過負荷 | 250% of R.C. |
| 総合誤差 | 0.015％ of R.O. |
| 推奨印加電圧 | DC5～12V |
| 最大印加電圧 | DC15V |
| 零バランス | 20±5％ of R.O. |
| 入力端子間抵抗 | 約400Ω |
| 出力端子間抵抗 | 350±5Ω |
| 絶縁抵抗 | 500MΩ以上/DC50V |
| 温度補償範囲 | -10℃～40℃ |
| 零点の温度影響 | 0.04％ of R.O./10℃ |
| 出力の温度影響 | 0.014% of Load/10℃ Typ. |
| ケーブル太さ／長さ | Φ6／5m |
| 積面サイズ | 600×700mm |
| 材質 | アルミ |
| 防塵・防水 | IP54 |
| ケーブルカラー | 赤：電源＋、白：電源－、緑：出力＋、青：出力－、黄：シールド |
| 本体質量 | 1.9kg（LC4204-K300）
2kg（LC4204-K600） |

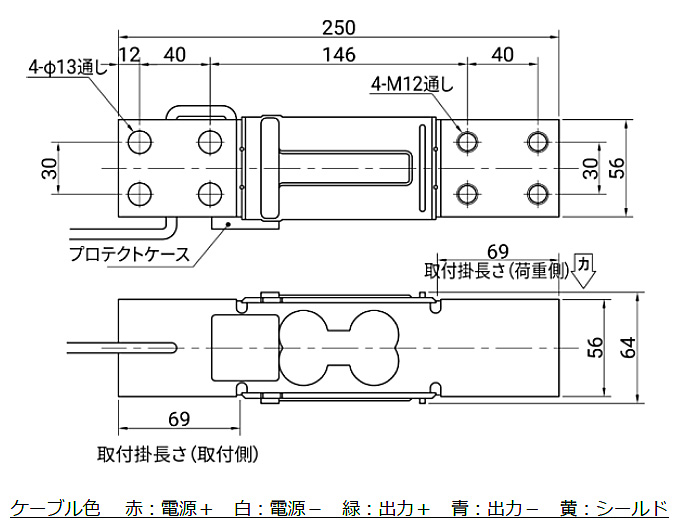

外形寸法図
