A&D ステンレス製密閉構造シングルポイントロードセル LCB05シリーズ
クリックすると縮小します
画像をクリックすると拡大します
ステンレス溶接密閉構造のシングルポイントロードセル。
台はかり等の製作が簡単にでき、悪環境下での使用が可能。
■定格容量：300N～1.5kN
■引張・圧縮の両用
■ステンレス溶接密閉構造
■四隅調整済み
■積面サイズは最大400mm×400mmまで可能
※弊社ではメーカー(Ａ＆Ｄ)と協力して、全国へ対応しております。
現地校正可能(計量システム校正)。
営業担当が、商品の説明に伺うことも可能です。（地域限定）
※特注対応可能です
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 定格容量 | 価格 |
|---|---|---|
|
商品コード HL-AD-LCB05-01
A&D シングルポイントロードセル LCB05-K030
|
300N |
税別 80,000円 （税込 88,000円） |
|
商品コード HL-AD-LCB05-02
A&D シングルポイントロードセル LCB05-K060
|
600N |
税別 80,000円 （税込 88,000円） |
|
商品コード HL-AD-LCB05-03
A&D シングルポイントロードセル LCB05-K150
|
1.5kN |
税別 80,000円 （税込 88,000円） |

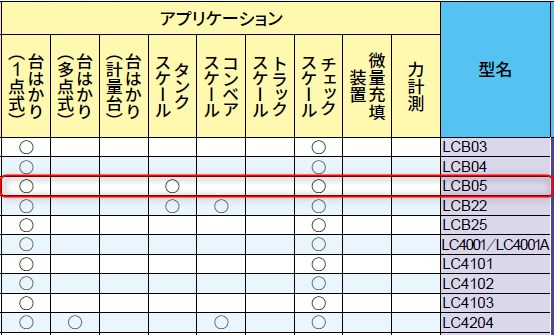

主な活用例
- ・台はかり
- ・ホッパースケール
- ・パッカースケール
- ・配合スケール
仕様
モデル別定格容量および仕様
| 型名 | 定格容量 | たわみ量 | 固有振動数 | 許容モーメント |
|---|---|---|---|---|
| LCB05-K030 | 300N（30.59kg） | 0.20mm | 240Hz | 14.14N・m |
| LCB05-K060 | 600N（61.18kg） | 0.20mm | 340Hz | 28.28N・m |
| LCB05-K150 | 1.5kN（153.0kg） | 0.20mm | 475Hz | 70.71N・m |
共通仕様
| 項目 | 仕様 |
|---|---|
| 定格出力 | 2mV/V+15％-0％ |
| 許容過負荷 | 150% of R.C. |
| 限界過負荷 | 200% of R.C. |
| 総合誤差 | 0.03％ of R.O. |
| 推奨印加電圧 | DC5～12V |
| 最大印加電圧 | DC15V |
| 零バランス | ±5% of R.O. |
| 入力端子間抵抗 | 約390Ω |
| 出力端子間抵抗 | 350Ω±5Ω |
| 絶縁抵抗 | 500MΩ以上/DC50V |
| 温度補償範囲 | -10℃～40℃ |
| 零点の温度影響 | 0.04％ of R.O./10℃ |
| 出力の温度影響 | 0.014% of Load/10℃ Typ. |
| ケーブル太さ／長さ | Φ5.6／3m |
| 積面サイズ | 400×400mm |
| 材質 | ステンレス |
| 防塵・防水 | IP67 |
| ケーブルカラー | 赤：電源＋、白：電源－、緑：出力＋、青：出力－、黄：シールド |
| 本体質量 | 1.2kg |

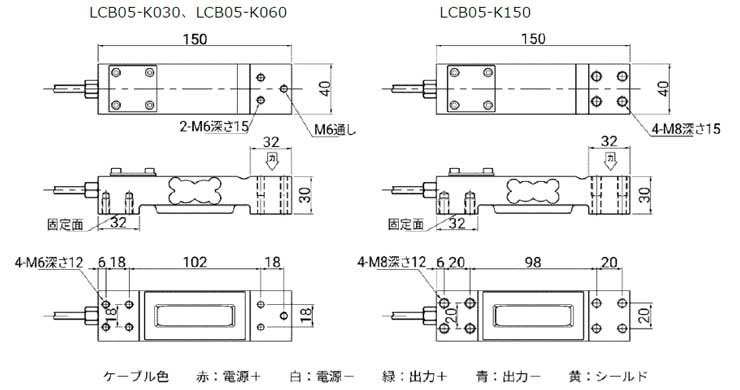

外形寸法図
